Радиоприемник встраиваемый CAME 001AF43S

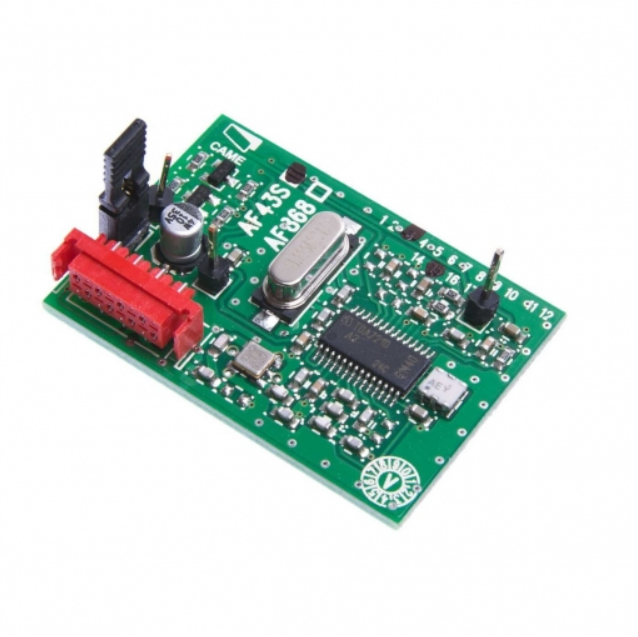

CAME AF43S (001AF43S) - встраиваемый радиоприемник, устанавливающийся и работающий только с блоками управления CAME на частоте 433,92 МГц (не совместим с платой управления ZG2 шлагбаума CAME G2500). Подключение к блоку управления автоматики ворот или шлагбаума происходит через разъем AF на плате управления. Радиоприемник используется для работы с пультами CAME серии TOP и TAM (в зависимости от выставленных перемычек), поддерживающими статическое кодирование. Программирование первого пульта происходит при помощи кнопки на плате блока управления ворот, остальные добавляются путем копирования от мастер-пульта.

Встраиваемый радиоприемник (плата радиоканала) CAME AF43S (433.92 MГц) используется только совместно с блоками управления CAME. Приемник подключается к блоку через стандартный разъем. Радиоприемник предназначен для работы с брелками CAME серий TOP и TAM, работающими на частоте 433МГц со статическим кодом, а также в паре с платой радиодекодера RBE4N для использования пультов ДУ этих серий.

Эксплуатация радиоприемника AF43S
Проверьте перемычку на плате радиоприемника AF43S. Для пультов ДУ CAME серии TOP перемычка должна быть установлена, для брелков CAME серии TAM (а также для заводской кодировки серии TWIN и пультов CAME TOP-EE) перемычку необходимо снять.
Вставьте плату радиоприемника AF43S в специальный разъем на блоке управления (предварительно отключите питание).
Подключите антенну к разъему на блоке управления с помощью коаксиального кабеля RG58 или аналогичного
Подайте напряжение электропитания на блок управления
Нажмите и держите на блоке управления кнопку СН1. Светодиодный индикатор должен замигать.
Нажмите на брелке-передатчике нужную кнопку (с которой предполагаете управлять устройством). Светодиодный индикатор должен загореться ровным светом.
